| 2- flügelige Industrietore S t a n d a r d - vorbereitet für Elektromotoren |
| Feuerverzinkt nach DIN EN ISO 1461 oder feuerverzinkt nach DIN EN ISO 1461 + Pulverbeschichtung nach DIN 55633 |
|
Wir setzen Ihre Zaunanlage Flucht- und Lotgerecht mit selbstnivellierender Lasertechnik - Bundesweit |
 |
 |
 |
|
Für größere Ansicht der Bilder bitte anklicken |
|
Industrietore mit symmetrischer Flügelteilung - Flügel horizontal und vertikal verstellbar |
|
>> Industrietore ohne Motoren << |
|
" Torantriebe " und Einrichtung durch Eigenleistung oder durch uns - Bundesweit |
|
|

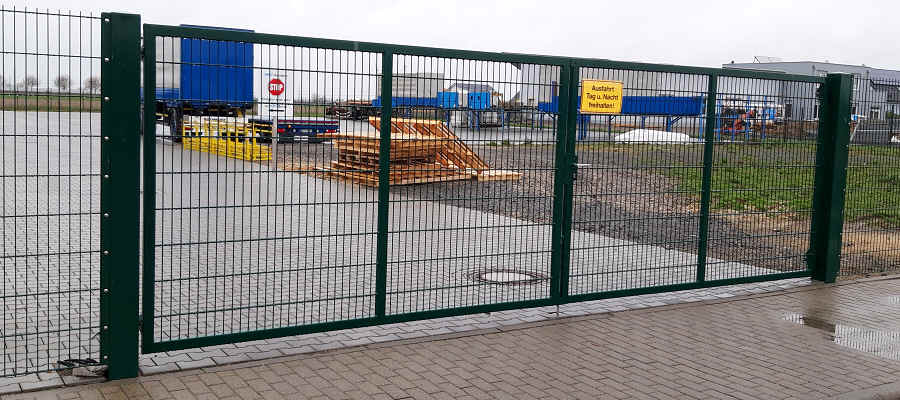

Beschreibung " DM Industrietor " 2- flügelig |
|
erhältliche Höhen von 800 bis 2400 mm / Lichte Breiten von 2000 bis 8000 mm
|
|
Standardbreiten = 2000, 2500, 3000, 3500, 4000, 4500, 5000, 5500, 6000, 6500, 7000, 7500, 8000 mm |
|
Alle anderen Zwischenbreiten ( Breitenfixmaße ) cm genaue Fertigung |
| Ausstattung: Tor ohne Schließsystem, jedoch an einem Flügel in der horizontalen angeschweißtes Flacheisen als Toranschlag, |
| Eingeschweißtes Rahmenprofil im untersten Drittel wie Torrahmenbreite für Anschluss der Motoren, |
| Torbänder horizontal und vertikal verstellbar |
| Pfosten: Rechteckrohre 80 x 80 bis 180 x 180 mm jeweils ca. 700 mm länger als Torhöhe mit aufgeschweißter Kappe |
| Rahmen: Rechteckprofil 60 x 40 x 2 mm bis 4000 mm Torbreite, |
| Rechteckprofil 80 x 60 x 2,5 mm ab 4500 mm Torbreite |
| Füllung: Doppelstabmatte SCHWER 8 x 6 x 8 mm, Maschung 50 x 200 mm ( wahlweise Rechteckrohr 30 x 20 mm ) |
| Zaunanschluss: 3 Befestigungswinkeln mit Gegenlasche je Pfosten für Befestigung der Doppelstabmatte, |
| komplett mit V2A Schrauben, Muttern und Unterlegscheiben - Anbauteile lose beigelegt |
| Sonstiges: 90° Öffnungswinkel, max. ca.95°, Rahmen und Pfosten innen und außen feuerverzinkt |
Standard Öffnungsrichtung, DIN TZ 04 links innen öffnend ( rechts einwärts )  |
| Andere Öffnungsrichtung muß bei Bestellung angegeben werden |
| >> Für den Anbau der Motoren, muß links + rechts neben den Pfosten mind. 100 mm Baufreiheit vorhanden sein << |
| *Lichte Breite = Pfosten zu Pfosten Innenseite |
|
 |
 |
|
|
|
| Zaunanschluss |
Toraufhängung |
|
|
|
| an Pfosten |
horiz. / vert. verstellbar |
|
|
|
|
|
|
|
|
|
|
Standard Pulverbeschichtungen Tore |
 |
|
|
Moosgrün RAL 6005 |
|
|
Anthrazit RAL 7016 |
|
|
andere RAL Farben auf Anfrage
|
RAL Farbpalette |
|
|
|
|
|
